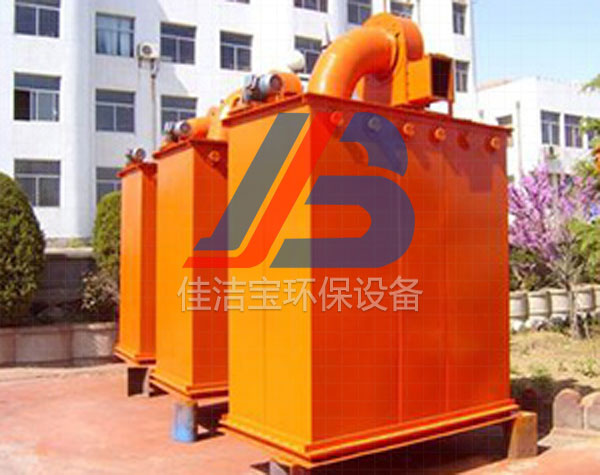

一、CUF型單機布袋除塵器概述

　　CUF型單機布袋除塵器與國內其它單機布袋除塵器相比，經濟實用、結構簡單緊湊、安裝容易、維護方便(內濾式)，主要用于各種庫頂、庫底、倉頂及種輸送設備等排放和揚塵點的除塵器。UF型單機布袋除塵器組采用滌綸布袋給合袋，入口氣體溫度小于120度，在入口氣體含塵濃度100g/m3,出口氣體含塵濃度達到國家排放標準。

　　二、CUF型單機袋式除塵器的工作原理

　　CUF型單機布袋除塵器是含塵氣體由進氣口進入灰斗或通過花板孔兩種方式進除塵濾袋。含塵氣體透過除塵濾袋變?yōu)閮魵�，進入箱體，再經箱體上部排放口，由風機排走。粉塵積附在除塵濾袋內表面且不斷增加，使袋式除塵器的阻力不斷上升，當阻力上升到約1500pa時，為了使袋式除塵器繼續工作，需定期清除濾袋上的粉塵，具體清灰時，首選關閉頂上風機，啟動搖動電機，由于搖動電機上偏心作用，帶動連桿使搖動軸左右來回轉動。除塵濾袋就呈波紋狀態，使粉塵掉下，卸出待清灰完即停止搖動電機，重新啟動風機，使袋式除塵器重新開始工作，上述動作是通過控制儀來自動控制完成的。

　　三、CUF型單機袋式除塵器性能參數表

技 術 性 能	規  格	CUF-8	CUF-8	CUF-8	CUF-8	CUF-8	CUF-8
處理風量(m3/h)	最大	1360	2720	4080	5450	6800	8160
	額定	1020	2040	3060	4080	5100	6120
收塵器阻力(Pa)全壓	最大	1920	1900	1800	1920	1900	2030
	額定	1500	1750	1500	1845	1720	1820
總過濾面積(m2)		18.6	37.2	55.7	74.3	92.9	111.5
濾袋組數		8	16	24	32	40	48
風機電機型號		Y90S-2	Y90S-2	Y112M-2	Y132S1-2	Y132S1-2	Y132S1-2
搖動電機型號		YCJ71
風機型號		U、11	110、1E	110、1E	170、1E	170、1E
卸灰閥電機型號		XWD.55-2-1/29
風機電機功率(KW)		1.5	2.2	4.0	5.5	5.5	7.5
搖動電機功率(KW)		0.55	0.55	0.55	0.75	0.75	0.75
卸灰閥電機功率(KW)		0.55	0.55	0.55	0.55	0.55	0.55
設備重量Kg(參考)	UF(STD)	850	1160	1400	1710	1820	1985
